5 лет
гарантия на кабель
Гарантия сроков поставки благодаря
локализации производства в России
20 лет
срок службы кабеля

Область применения самонагревающегося кабеля

Технологический
обогрев магистральных нефтепроводов
и газопроводов

Обогрев технологического оборудования

Обогрев пожарных
резервуаров

Рассчитаем требуемую мощность и подберем кабель,
подходящий для вашего объекта

Оставить заявку

Заказчик получает:

Надежные и энергоэффективные решения по электрообогреву своего объекта

Техническая поддержка 24/7 на всех этапах реализации проекта

Полное сопровождение проекта от первого обращения до ввода в эксплуатацию

Комплексная поставка всего электротехнического оборудования по проекту

Поставку сертифицированной продукции на объект без задержек

Монтажная организация получает:

Заказы от клиентов EKF на поставку и монтаж систем электрообогрева

Бесплатный теплотехнический расчет и проектирование

Готовый набор решений по автоматизации систем электрообогрева

Большой ассортимент кабелей в наличии на складе

Нагревательные элементы системы

Сравнительная таблица кабелей

ESR ESS ESU RGN LLE
Тип кабеля Саморегулирующийся Саморегулирующийся Саморегулирующийся Постоянной мощности Постоянной мощности
Напряжение питания (В) 230 230 230 до 660 до 660
Линейная мощность (Вт/м) 10—33 15—60 15—90 до 40 до 60
MAX допустимая температура под напряжением/без напряжения (°C) 65/85 120/200 200/250 260 180
Температурный класс взрывоопасной зоны Т6 Т4 Т3 Т2 Т3
Для каких объектов Трубопроводы/ Резервуары Трубопроводы/ Резервуары Трубопроводы/ Резервуары Трубопроводы/ Резервуары Магистральные трубопроводы
Тип оболочки кабеля Полиолефин/ Фторопласт Фторопласт Фторопласт Фторопласт Кремнийорганическая резина

Подберем решение для вашего
объекта

Оставить заявку

Саморегулирующийся нагревательный кабель ESR

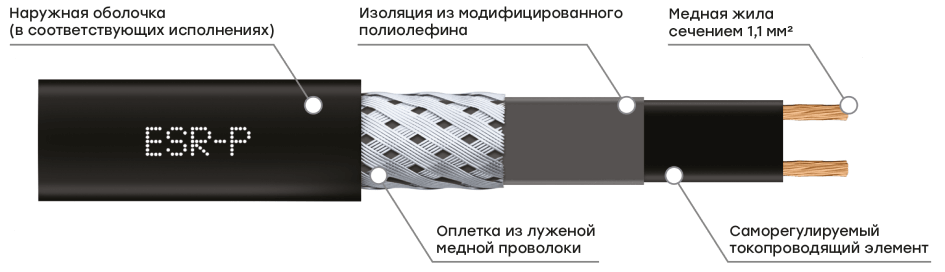

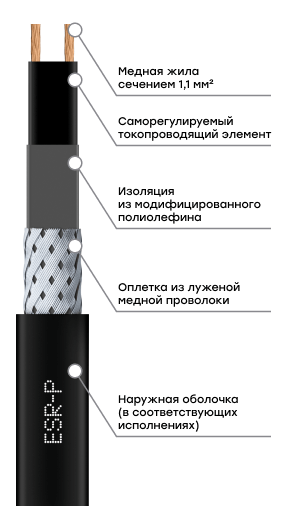

Конструкция
  • Кабель состоит из двух параллельных токопроводящих жил, соединённых между собой полупроводниковой нагревательной матрицей, сверху которой наносится электроизоляционная оболочка и оплетка из луженой медной проволоки.

    Нагревательный элемент кабеля выполнен из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды или температуры объекта, на котором кабель установлен.

  • Нагревательный элемент кабеля выполнен из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды или температуры объекта, на котором кабель установлен.

Узнать цену

Технические характеристики

Параметры Значение
Напряжение питания 220–240 В / 50 Гц
Максимальная допустимая температура под напряжением /
без напряжения
+65 °C / +85 °C
Линейная мощность 10, 15, 25, 33 Вт/м
Минимальная температура монтажа — 60 °C
Электрическое сопротивление изоляции не менее 103 МОм/м
Минимальный допустимый радиус однократного изгиба при — 20°С 25 мм
Степень защиты IP 67
Температурный класс взрывоопасной зоны Т6

Варианты наружного исполнения

ESR - P наружная оболочка из полиолефина
ESR - F наружная оболочка из фторопласта

Особенности

Автоматически регулирует тепловыделение при изменении температуры окружающей среды

Может быть отрезан произвольной длины без предварительных расчетов точно в соответствие с длиной обогреваемого объекта

Устойчив к воздействию химических агрессивных сред (с оболочкой из фторполимера)

Не перегревается и не перегорает при самопересечении

Обладает высокими эксплуатационными характеристиками

Простой и удобный монтаж, экономия электроэнергии

Применение

Нагревательный кабель предназначен для защиты от замерзания и технологического обогрева любых типов трубопроводов и резервуаров, импульсных линий, а также любого другого технологического оборудования.

Саморегулирующийся нагревательный кабель ESS

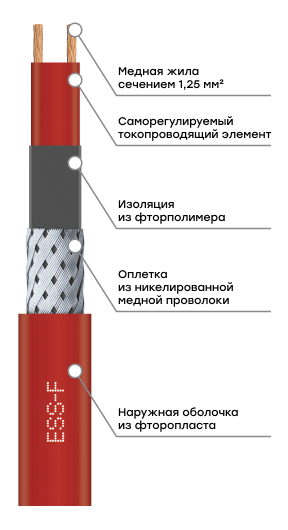

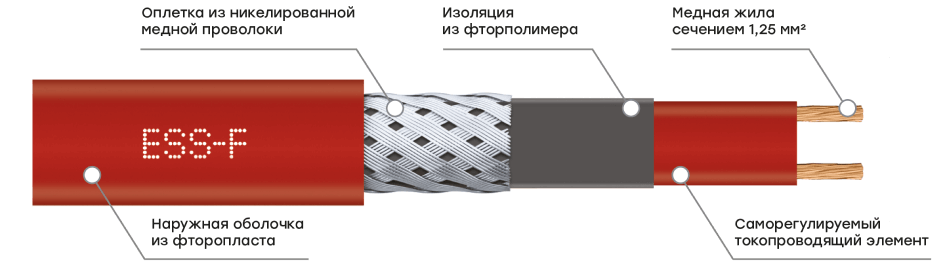

Конструкция
  • Кабель состоит из двух параллельных токопроводящих жил, соединённых между собой полупроводниковой нагревательной матрицей, сверху которой наносится электроизоляционная оболочка и оплетка из луженой медной проволоки.

    Нагревательный элемент кабеля выполнен из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды или температуры объекта, на котором кабель установлен.

  • Нагревательный элемент кабеля выполнен из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды или температуры объекта, на котором кабель установлен.

Узнать цену

Технические характеристики

Параметры Значение
Напряжение питания 220–240 В / 50 Гц
Максимальная допустимая температура под напряжением /
без напряжения
+120 °C / +200 °C
Линейная мощность 15, 25, 30, 45, 60 Вт/м
Минимальная температура монтажа — 60 °C
Электрическое сопротивление изоляции не менее 103 МОм/м
Минимальный допустимый радиус однократного изгиба при — 20°С 25 мм
Степень защиты IP 67
Температурный класс взрывоопасной зоны Т4

Варианты наружного исполнения

ESS-F наружная оболочка из фторопласта

Особенности

Автоматически регулирует тепловыделение при изменении температуры окружающей среды

Может быть отрезан произвольной длины без предварительных расчетов точно в соответствие с длиной обогреваемого объекта

Устойчив к воздействию химических агрессивных сред (с оболочкой из фторполимера)

Не перегревается и не перегорает при самопересечении

Обладает высокими эксплуатационными характеристиками

Простой и удобный монтаж, экономия электроэнергии

Применение

Нагревательный кабель предназначен для защиты от замерзания и технологического обогрева любых типов трубопроводов и резервуаров, импульсных линий, а также любого другого технологического оборудования.

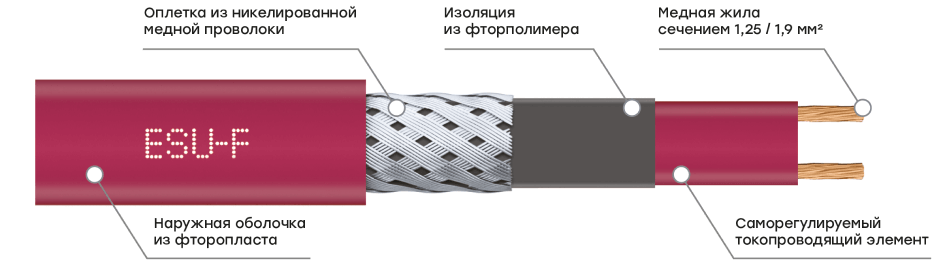

Саморегулирующийся нагревательный кабель ESU

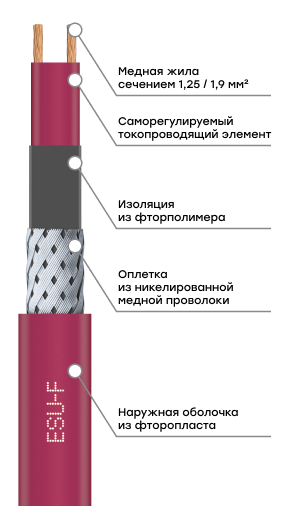

Конструкция
  • Кабель состоит из двух параллельных токопроводящих жил, соединённых между собой полупроводниковой нагревательной матрицей, сверху которой наносится электроизоляционная оболочка и оплетка из луженой медной проволоки.

    Нагревательный элемент кабеля выполнен из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды или температуры объекта, на котором кабель установлен.

  • Нагревательный элемент кабеля выполнен из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды или температуры объекта, на котором кабель установлен.

Узнать цену

Технические характеристики

Параметры Значение
Напряжение питания 220–240 В / 50 Гц
Максимальная допустимая температура под напряжением /
без напряжения
+200 °C / +250 °C
Линейная мощность 15, 30, 45, 60, 75, 90 Вт/м
Минимальная температура монтажа — 60 °C
Электрическое сопротивление изоляции не менее 103 МОм/м
Минимальный допустимый радиус однократного изгиба при — 20°С 30 мм
Степень защиты IP 67
Температурный класс взрывоопасной зоны Т3

Варианты наружного исполнения

ESU-F наружная оболочка из фторопласта

Особенности

Автоматически регулирует тепловыделение при изменении температуры окружающей среды

Может быть отрезан произвольной длины без предварительных расчетов точно в соответствие с длиной обогреваемого объекта

Устойчив к воздействию химических агрессивных сред (с оболочкой из фторполимера)

Не перегревается и не перегорает при самопересечении

Обладает высокими эксплуатационными характеристиками

Простой и удобный монтаж, экономия электроэнергии

Применение

Нагревательный кабель предназначен для защиты от замерзания и технологического обогрева любых типов трубопроводов и резервуаров, импульсных линий, а также любого другого технологического оборудования.

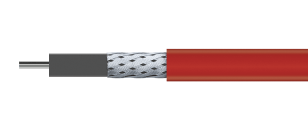

Одножильный нагревательный кабель
постоянной мощности RGN

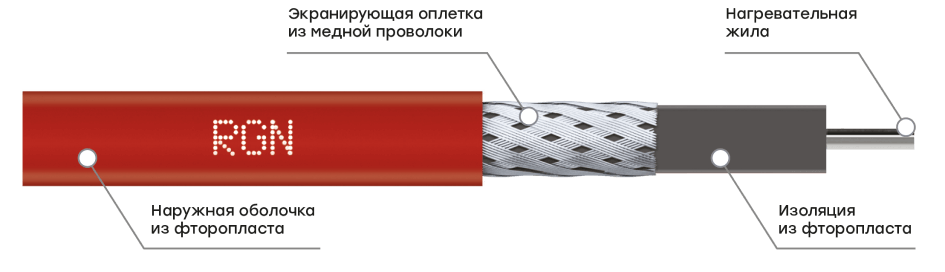

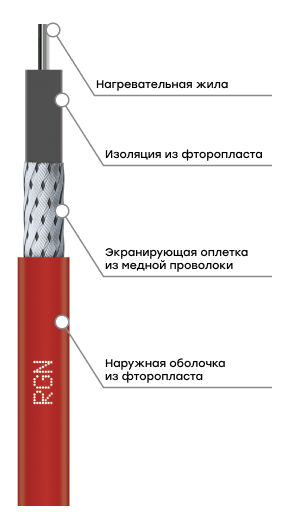

Нагревательный кабель с одной нагревательной жилой, изоляцией из фторполимера, экраном из медных никелированных проволок и оболочкой из фторполимера. Предназначен для технического обогрева трубопроводов, резервуаров, и другого технологического оборудования, в том числе и во взрывоопасных зонах. Узнать цену

Технические характеристики

Параметры Значение
Напряжение питания до 660 В
Максимальная рабочая температура +270 °C
Линейная мощность до 40 Вт/м
Минимальная температура монтажа — 50 °C
Электрическое сопротивление изоляции не менее 103 МОм/м
Минимальный допустимый радиус однократного изгиба при — 20°С 30 мм
Степень защиты IP 67
Температурный класс взрывоопасной зоны Т2

Особенности

Конструкция кабеля обеспечивает высокую механическую стойкость, стойкость к раздавливанию

Высокая химическая стойкость, стойкость к маслам, морской воде, нефти, агрессивным средам

Конструкция кабеля позволяет изготавливать нагревательные секции большой длины

Высокая постоянная мощность тепловыделения (до 40 Вт/м)

Широкий диапазон сопротивлений,от 1,8 до 8000 Ом/км

Высокие длительно-допустимые рабочие температуры (до 270°С)

Применение

Нагревательный кабель предназначен для технологического обогрева любых типов трубопроводов и резервуаров, в том числе для трубопроводов большой протяженности (до 3 км).

Трехжильный нагревательный кабель
постоянной мощности LLE

Трехфазный нагревательный кабель с тремя медными нагревательными жилами, изоляцией из кремнийорганической резины, оплеткой из медной луженой проволоки и оболочкой из кремнийорганической резины. Предназначен для технического обогрева линейных трубопроводов длиной до 3 км с возможностью подключения с одной стороны, в том числе и во взрывоопасных зонах. Узнать цену

Технические характеристики

Параметры Значение
Напряжение питания до 660 В
Максимальная рабочая температура +180 °C
Линейная мощность до 60 Вт/м
Минимальная температура монтажа — 50 °C
Электрическое сопротивление изоляции не менее 103 МОм/м
Минимальный допустимый радиус однократного изгиба при — 20°С 50 мм
Степень защиты IP 67
Температурный класс взрывоопасной зоны Т3

Особенности

Простота и удобство монтажа, подача питания осуществляется с одной стороны

Нагревательный кабель не распространяет и не поддерживает горение

Высокие длительно-допустимые рабочие температуры и мощность

Применение

Нагревательный кабель предназначен для защиты от замерзания и технологического обогрева линейных трубопроводов длиной до 3 км. Является эффективным решением для обогрева предизолированных трубопроводов большой длины со встроенным кабель каналом под нагревательный кабель.

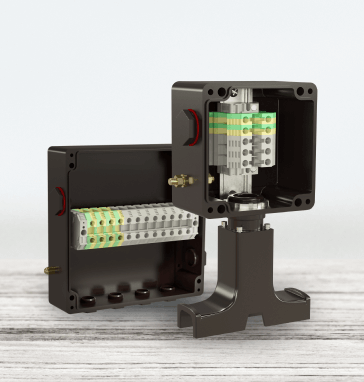

Коробки соединительные Heat Box

Особенности

Взрывозащищенные соединительные коробки серии Heat Box являются эффективным и надежным решением для подключения нагревательных кабелей и датчиков температуры систем электрообогрева.Данные коробки специально разработаны для работы в жестких условиях крайнего Севера и во взрывоопасных зонах.

Специальное решение для нагревательных кабелей

Взрывозащищенное исполнение

Широкий модельный ряд

Удобный монтаж

Технические характеристики

Параметры Значение
Габаритные размеры корпусов 120×120×90 мм, 220×120×90 мм, 160×160×90 мм, 255×250×120 мм
Рабочий диапазон температур окружающей среды -60...+50 °С
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ1
Степень пылевлагозащиты IP66
Маркировка взрывозащиты 1Ex e IIC T3...T6 Gb X
Температурная группа взрывоопасной зоны Т6
Клеммные наборы от 2,5 до 50 мм2
Максимальное напряжение до 750 В
Максимальный ток до 140 А

Применение

  • Подключение саморегулирующихся и резистивных нагревательных кабелей
  • Подключение датчиков температуры
  • Световая индикация работы саморегулирующихся нагревательных кабелей
  • Для разветвления силовых кабелей системы электроснабжения
